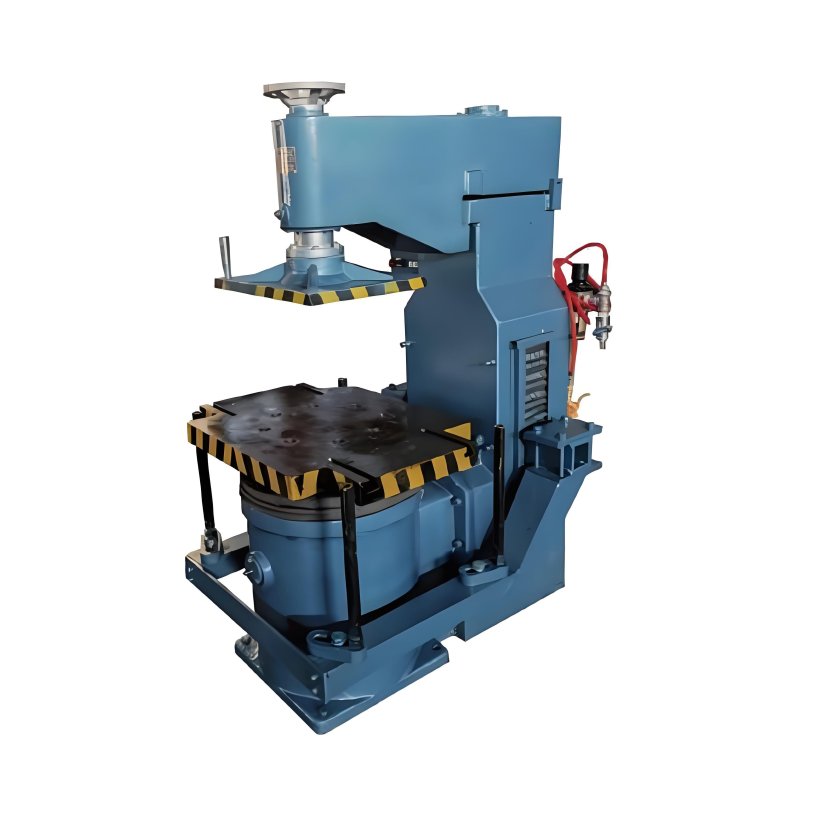

آلة التشكيل بالضغط بالاهتزاز الدقيق

يمكن استخدام هذه الآلة لتشكيل الصناديق العلوية والسفلية في مصانع صب الرمل والطين، إما كوحدة مستقلة أو مدمجة في خطوط التجميع الآلية، وكذلك الخطوط شبه الآلية. وهي مزودة بآلية اهتزاز دقيقة تعمل بالهواء المضغوط مع نوابض، مما يلغي الحاجة إلى أساسات خاصة. وتعتمد آلية الرفع على هيكل عمود متزامن بقضيب توصيل مع ضبط سرعة هيدروليكي هوائي، مما يضمن تزامنًا ممتازًا للرفع وتحكمًا سلسًا في السرعة.

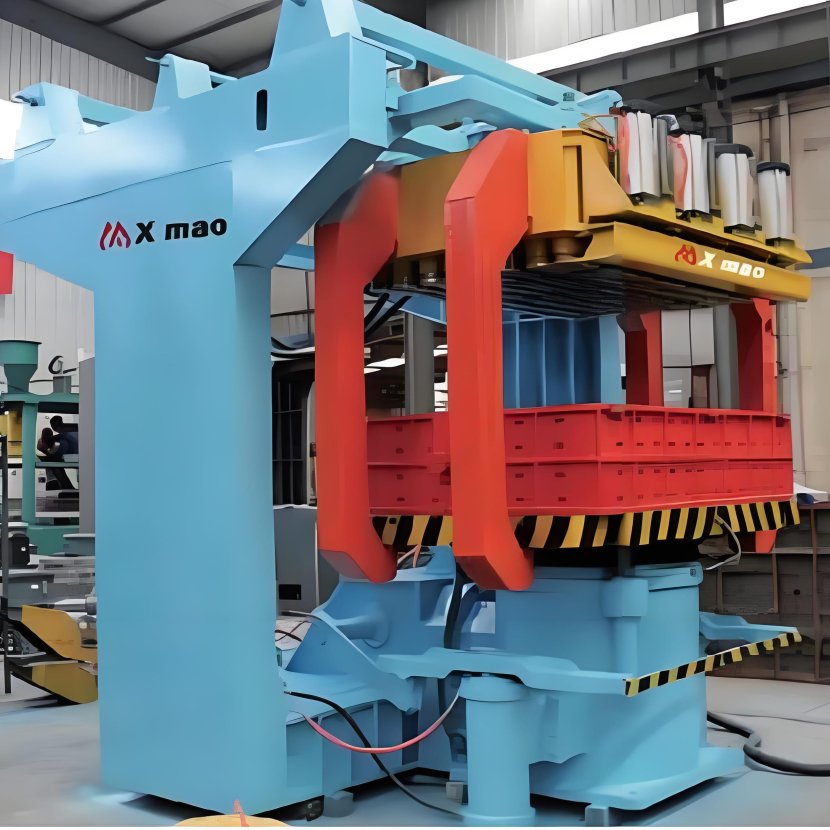

ماكينة التشكيل متعددة التلامس الهوائية

1. بفضل اعتماد الضغط الهوائي متعدد التلامس، لا توجد مشكلة تسرب الزيت؛ ضغط نوعي معتدل، لا توجد متطلبات خاصة لرمل التشكيل، وعدد كبير من نقاط التلامس (أي تركيبة من 48-120)، مناسب لنمذجة النماذج المعقدة.

٢. عند ضغط هذه الآلة، لا يتعرض الإطار لأي قوة، بل يُعلق على طاولة العمل بواسطة أربعة قضبان تعليق من جانب جسم نقاط التلامس المتعددة. ومع امتداد نقاط التلامس المتعددة إلى الأسفل، تتم عملية الضغط. إذا اعتبرنا نقاط التلامس والخطافات وصناديق الرمل والقوالب وطاولة العمل نظامًا واحدًا، فإن قوة الضغط هذه تُسمى قوة داخلية أو ضغطًا بالقوة الداخلية.

3. عملية الضغط: لا يقتصر تأثير الضغط على ضغط قالب الرمل فحسب، بل يمتد ليشمل الاهتزاز مع طاولة العمل (باعتبارها منفصلة عن الإطار، فلا يتأثر الإطار بالاهتزاز). ونتيجة لذلك، يكون تأثير الضغط بالاهتزاز جيدًا، وتكون صلابة قالب الرمل عالية ومتجانسة (بمتوسط صلابة يتراوح بين 85 و90، وفقًا لجهاز اختبار الصلابة من النوع B). ويمكن أن يصل استهلاك الرمل إلى 20-30 مليمترًا فقط، وتصل نسبة استهلاك الرمل إلى H:B إلى 2-3. علاوة على ذلك، لا تزال صلابة السطح الرأسي لتجويف القالب تتجاوز 80.
